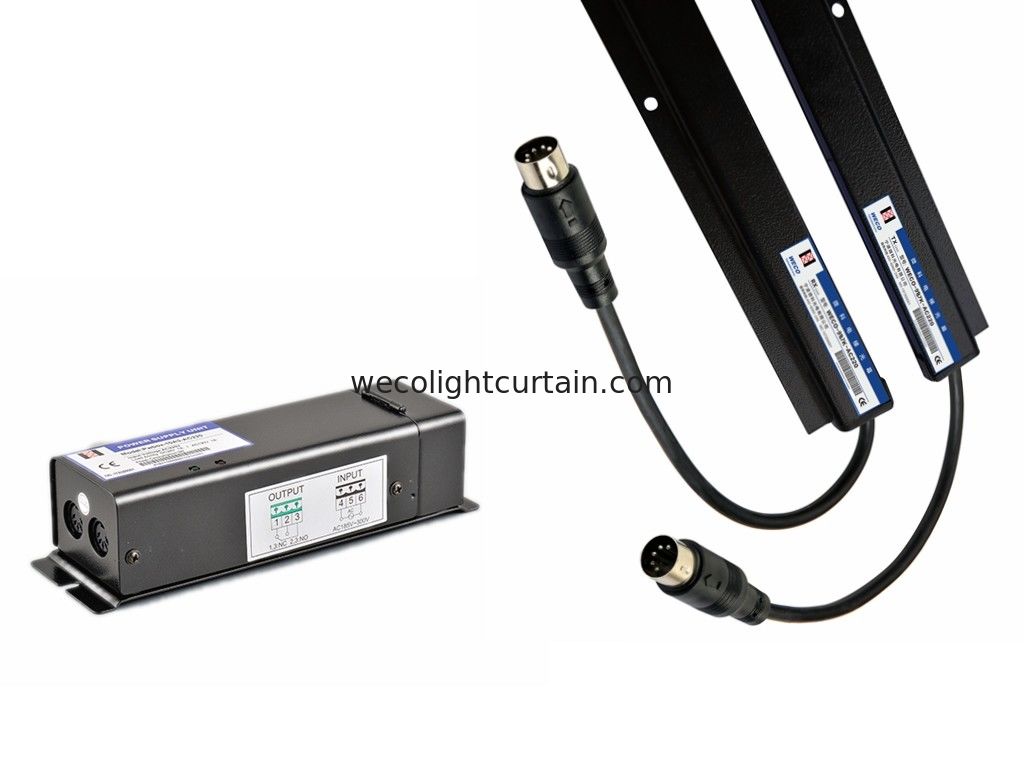

Preuve de lumière du soleil de cellule photo-électrique de sécurité de poutres du détecteur 154 de porte de l'ascenseur IP54
L'optoélectronique Cie., Ltd de Ningbo WECO a plus de 15 ans d'expérience dans la production et desiging de rideau en lumière d'ascenseur. Il y a 917series, 957 séries, et 987 séries. Pour plus de détails veuillez voient le diagramme ci-dessous.
Paramètre technique |
917K6 |
917K7 |
957K7 |
957K5 |
957K8 |
957K9 |
987K5 |
987K8 |
|
Nombre de diodes infrarouges |
17Diodes |
32 diodes |
32 diodes |
36 diodes |
40 diodes |
48Diodes |
36 diodes |
40 diodes |
|
Temps de réponse |
sortie de relais |
45ms |
61ms |
61ms |
65ms |
69ms |
77ms |
65ms |
69ms |
sortie de transistor |
21ms |
37ms |
37ms |
61ms |
45ms |
53ms |
61ms |
45ms |
|
Poutres de balayage |
94-33 poutres |
154-94 poutres |
154-94 poutres |
174-106 poutres |
194-118 poutres |
234-142 poutres |
174-106 poutres |
194-118 poutres |
|
Détection de la taille |
≤20mm |
||||||||
Fonction de Redundary |
NON |
OUI |
OUI |
NON |
|||||
La température d'opération |
-20℃-+65℃ |
||||||||
Détection de la gamme |
0-4m |
||||||||
Immunité légère |
100000Lux |
preuve de lumière du soleil |
|||||||
Niveau de protection |
IP54 |
||||||||
EMC |
|||||||||
EN12015 |
Niveau général de circuit |
Niveau de circuit de sécurité |
|||||||
EN12016 |
|||||||||
Interprétation de LED |
Jaunissez l'indicateur de puissance mené et l'indicateur rouge de LED dans le récepteur est sur une fois bloqué ou dans le défaut de fonctionnement. |
||||||||
L'indicateur de puissance de Yello LED dans le récepteur est allumé et l'indicateur rouge de LED dans le récepteur est sans bloqué. |
Trous de montage et dimension
La nouvelle euro norme EN81-20 signifie des conditions (pour le détecteur de porte d'ascenseur)
1. détection de la gamme de taille : le lowest≤20mm, le highest≥1600mm.
2. les obstructions minimum 50mm, la distance des ensembles de diode doivent moins de 50mm.
3. Quand la distance des détecteurs de porte moins de 20mm, il laisse être invalide.
Conception de détecteur de porte (solution)
1. la gamme des diodes moins de 47mm, le nombre de diodes devrait être au moins 35 ou plus de 35
2. le plus bas point de détection : 17mm
3. le point de détection le plus élevé : 17+47*34=1615mm. (prenez 35 ensembles de diode comme exemple)
4. la détection de la gamme est 0-4m
5. les obstructions minimum décelables continues est 50mm
Paquet
Chaque morceau a emballé dans le tube, cinq tubes dans un paquet ;
Chaque tube inclut :
Boîtier de commande d'alimentation d'énergie : (1pieces)
Câble flexible durable : (2cables)
Émetteur : (1pieces)
Récepteur : (1pieces)
Manuel d'utilisation : (1copy)
Accessoires de support : (1 ensemble)
Plus au sujet de WECO
--- L'optoélectronique Cie., Ltd de Ningbo WECO a plus de 20 ans d'expérience dans le capteur de porte manufactuering et concevant.
--- Nous avons une abondance des actions pour cette cellule photo-électrique modèle de sécurité dans la version anglaise et chinoise.
--- Des produits tous de chaque ensemble a été balayés dans notre système et nous pouvons finir par savoir quand et le produit a été fabriqué seulement par la série de produit NON.
